● Проект 12: Управляем реле через транзистор

Опубликовано: 23.04.2018

В этом эксперименте мы познакомимся с реле, с помощью которого с Arduino можно управлять мощной нагрузкой не только постоянного, но и переменного тока.

Необходимые компоненты:

контроллер Arduino UNO R3;
плата для прототипирования;
• биполярный транзистор С945;
• диод 1N4004;
• реле;
провода папа-папа.
провода папа-мама.

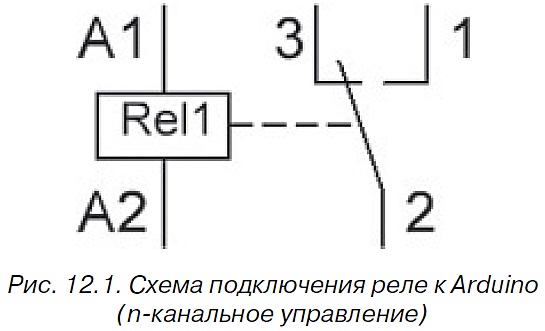

Реле – это электрически управляемый, механический переключатель, имеет две раздельные цепи: цепь управления, представленная контактами (А1, А2), и управляемая цепь, контакты 1, 2, 3 (см. рис. 12.1).



Цепи никак не связаны между собой. Между контактами А1 и А2 установлен металлический сердечник, при протекании тока по которому к нему притягивается подвижный якорь (2). Контакты же 1 и 3 неподвижны. Стоит отметить, что якорь подпружинен, и пока мы не пропустим ток через сердечник, якорь будет прижатым к контакту 3. При подаче тока, как уже говорилось, сердечник превращается в электромагнит и притягивается к контакту 1. При обесточивании пружина снова возвращает якорь к контакту 3.

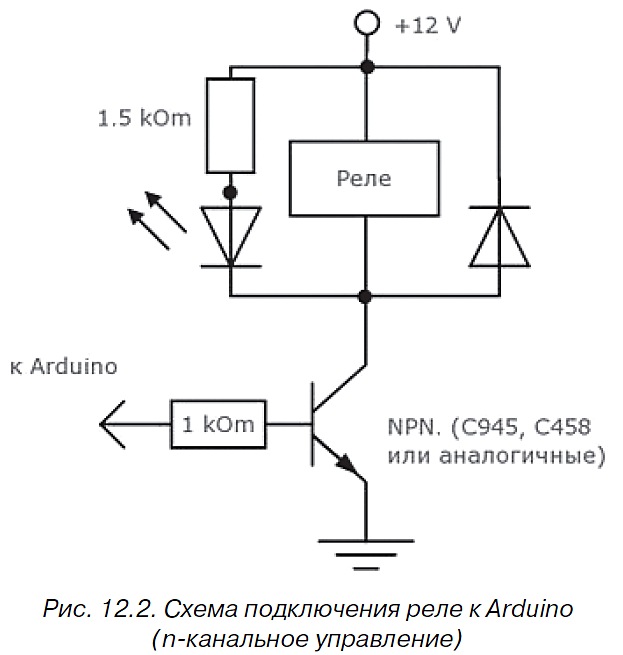

При подключении реле к Arduino контакт микроконтроллера не может обеспечить мощность, необходимую для нормальной работы катушки. Поэтому следует усилить ток – поставить транзистор. Для усиления удобнее применять n-p-n-транзистор, включенный по схеме ОЭ (см. рис. 12.2). При таком способе можно подключать нагрузку с большим напряжением питания, чем питание микроконтроллера.
Резистор на базе – ограничительный. Может варьироваться в широких пределах (1–10 кОм), в любом случае, транзистор будет работать в режиме насыщения. В качестве транзистора может быть любой n-p-n-транзистор. Коэффициент усиления практически не имеет значения. Выбирается транзистор по току коллектора (нужный нам ток) и напряжению коллектор–эмиттер (напряжение, которым запитывается нагрузка).

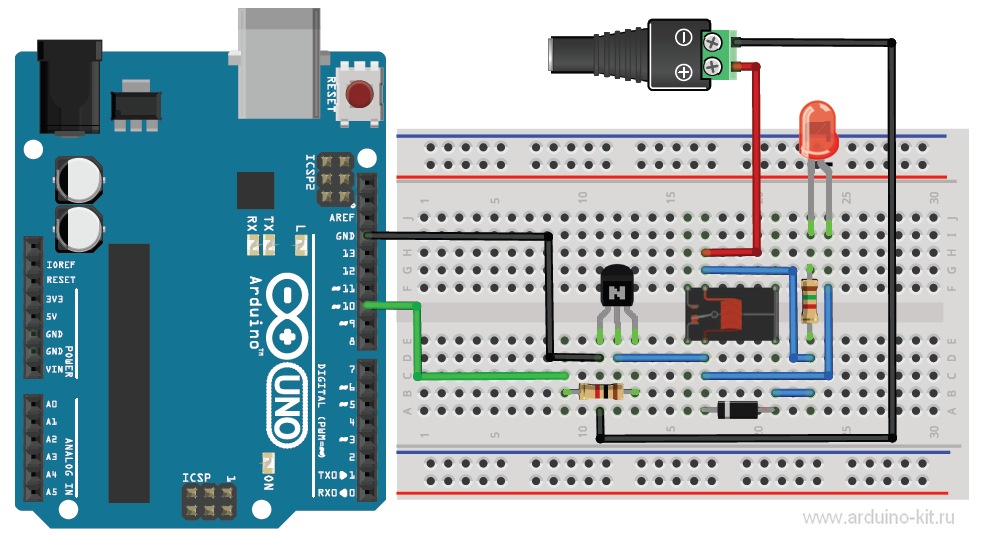

Для включения реле, подключенного по схеме с ОЭ, на вывод Arduino необходимо подать 1, для выключения – 0. Подключим реле к плате Arduino по схеме на рис. 12.3 и напишем скетч управления реле. Каждые 5 секунд реле будет переключаться (включаться/выключаться). При переключении реле раздается характерный щелчок.
Содержимое скетча показано в листинге 12.1.

int relayPin = 10; // подключение к выводу D10 Arduino
void setup()
{
pinMode(relayPin, OUTPUT); // настроить вывод как выход (OUTPUT)
}
// функция выполняется циклически бесконечное число раз
void loop()
{
digitalWrite(relayPin, HIGH); // включить реле
delay(5000);
digitalWrite(relayPin, LOW); // выключить реле
delay(5000);
}


Порядок подключения:

1. Подключаем элементы к плате Arduino по схеме на рис. 12.3.
2. Загружаем в плату Arduino скетч из листинга 12.1.
3. Каждые 5 секунд происходит щелчок переключения реле если подключить контакты реле, например в разрыв подключенной к сети 220 В патрона с лампой накаливания, то увидим процесс включения/выключения лампы накаливания раз в 5 секунд (рис. 12.3).


Arduino проект www.arduino-kit.ru

Рис. 12.3

Листинги программ скачать
